Tin tức Sơ đồ nguyên lý pin mặt trời là gì? Giải thích chi tiết nguyên lý tạo ra điện từ ánh sáng

1. Mở đầu: Vì sao doanh nghiệp cần hiểu sơ đồ nguyên lý pin mặt trời?

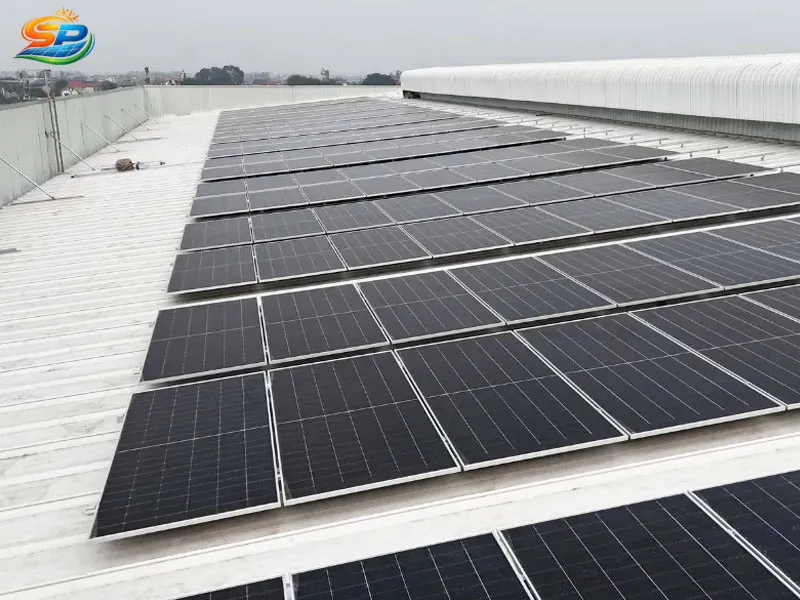

Trong những năm gần đây, xu hướng doanh nghiệp đầu tư điện mặt trời đang phát triển mạnh mẽ, đặc biệt là các mô hình điện mặt trời áp mái tại nhà xưởng, khu công nghiệp và các dự án điện mặt trời quy mô lớn dưới dạng trang trại. Áp lực về chi phí năng lượng, yêu cầu giảm phát thải và mục tiêu phát triển bền vững đã khiến điện mặt trời trở thành một lựa chọn chiến lược đối với nhiều doanh nghiệp thương mại, dịch vụ và công nghiệp. Tuy nhiên, để các khoản đầu tư này thực sự mang lại hiệu quả kinh tế và kỹ thuật, việc hiểu rõ sơ đồ nguyên lý pin mặt trời là yếu tố không thể bỏ qua.

Thực tế cho thấy, không ít doanh nghiệp tiếp cận điện mặt trời chủ yếu dựa trên các thông số tổng quan như công suất lắp đặt, chi phí đầu tư hay thời gian hoàn vốn, mà chưa quan tâm đầy đủ đến nguyên lý hoạt động bên trong của hệ thống. Việc hiểu đúng sơ đồ nguyên lý pin mặt trời giúp doanh nghiệp nắm bắt được cách thức tấm pin tạo ra điện, dòng điện được hình thành và truyền dẫn ra sao, cũng như mối liên hệ giữa các thành phần trong hệ thống. Từ đó, nhà quản lý có thể đánh giá chính xác hơn tính phù hợp của công nghệ, cấu hình hệ thống và các giả định về hiệu suất trong phương án đầu tư.

Quan trọng hơn, kiến thức về nguyên lý pin mặt trời đóng vai trò nền tảng trong đánh giá hiệu quả vận hành và quản trị rủi ro kỹ thuật. Khi hiểu rõ sơ đồ nguyên lý, doanh nghiệp có khả năng nhận diện sớm các nguy cơ suy giảm hiệu suất, lỗi thiết kế hoặc rủi ro trong quá trình vận hành và bảo trì. Điều này không chỉ giúp tối ưu hiệu quả đầu tư mà còn hỗ trợ doanh nghiệp chủ động hơn trong việc làm việc với nhà cung cấp, đơn vị thi công và vận hành, từ đó đảm bảo hệ thống điện mặt trời hoạt động ổn định, an toàn và bền vững trong dài hạn.

2. Pin mặt trời là gì? Tổng quan về cấu tạo và chức năng.

Pin mặt trời (solar cell) là thiết bị bán dẫn có khả năng chuyển đổi trực tiếp năng lượng bức xạ từ ánh sáng mặt trời thành điện năng thông qua hiệu ứng quang điện. Trong thực tế ứng dụng, nhiều tế bào quang điện (solar cell) được liên kết với nhau để tạo thành tấm pin mặt trời hay còn gọi là PV module, nhằm đạt được điện áp và công suất phù hợp cho nhu cầu sử dụng. Đây là thành phần cốt lõi trong mọi hệ thống điện mặt trời, quyết định trực tiếp đến khả năng tạo điện, hiệu suất và độ bền của toàn bộ hệ thống.

Trong một hệ thống điện mặt trời hoàn chỉnh, pin mặt trời giữ vai trò là nguồn phát điện sơ cấp, tiếp nhận ánh sáng mặt trời và chuyển hóa thành dòng điện một chiều (DC). Nguồn điện này sau đó được đưa qua các thiết bị như inverter, tủ điện và hệ thống bảo vệ để chuyển đổi thành điện xoay chiều (AC) phục vụ cho sản xuất, kinh doanh hoặc hòa lưới. Đối với doanh nghiệp, chất lượng và cấu hình pin mặt trời ảnh hưởng trực tiếp đến sản lượng điện tạo ra, hiệu quả đầu tư cũng như chi phí vận hành và bảo trì trong dài hạn.

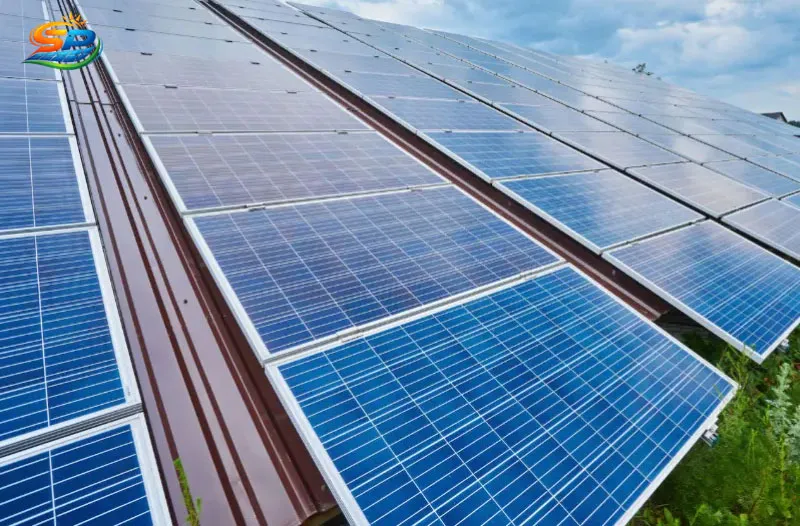

Hiện nay, pin mặt trời được phân loại dựa trên công nghệ chế tạo tế bào quang điện. Phổ biến nhất là pin đơn tinh thể (monocrystalline), nổi bật với hiệu suất cao, khả năng hoạt động tốt trong điều kiện diện tích hạn chế và tuổi thọ dài. Pin đa tinh thể (polycrystalline) có chi phí thấp hơn, hiệu suất ở mức trung bình và phù hợp với các dự án có mặt bằng rộng. Bên cạnh đó, pin màng mỏng (thin-film) sở hữu ưu điểm về trọng lượng nhẹ và khả năng linh hoạt trong lắp đặt, nhưng hiệu suất thấp hơn so với hai loại trên. Việc hiểu rõ cấu tạo, chức năng và đặc điểm của từng loại pin mặt trời giúp doanh nghiệp lựa chọn giải pháp phù hợp, tối ưu hiệu quả đầu tư cho hệ thống điện mặt trời.

3. Nguyên lý của pin mặt trời dưới góc nhìn vật lý – điện tử.

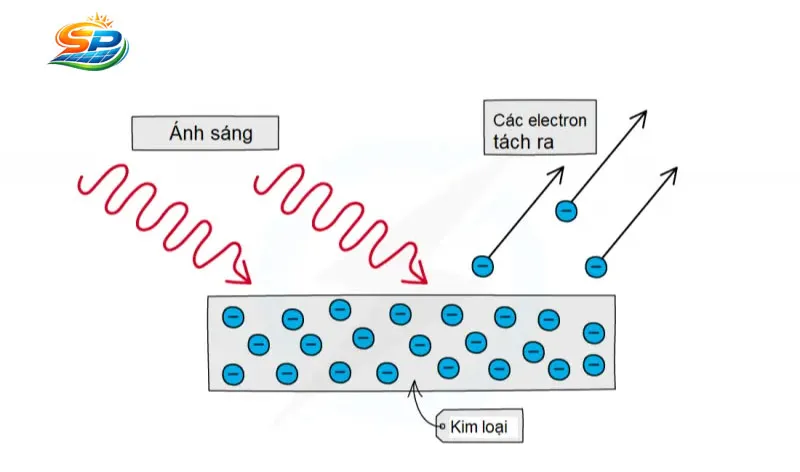

Dưới góc nhìn vật lý – điện tử, nguyên lý của pin mặt trời được xây dựng trên nền tảng của hiệu ứng quang điện xảy ra trong vật liệu bán dẫn. Khi ánh sáng mặt trời chiếu vào bề mặt tế bào quang điện, các photon mang năng lượng sẽ truyền năng lượng đó cho các electron trong vật liệu bán dẫn, thường là silicon. Nếu năng lượng photon đủ lớn, electron sẽ được kích thích thoát khỏi liên kết ban đầu, tạo ra các cặp electron – lỗ trống. Đây chính là bước khởi đầu trong quá trình chuyển đổi năng lượng ánh sáng thành năng lượng điện.

Để khai thác hiệu quả các hạt mang điện này, pin mặt trời được thiết kế với cấu trúc lớp p–n, hình thành từ hai vùng bán dẫn được pha tạp khác nhau. Vùng p chứa nhiều lỗ trống, trong khi vùng n giàu electron tự do. Tại bề mặt tiếp giáp p–n, một điện trường nội tại được tạo ra, đóng vai trò như “lực đẩy” tự nhiên, buộc electron và lỗ trống di chuyển theo hai hướng ngược nhau. Khi ánh sáng kích thích tạo ra các cặp electron – lỗ trống, điện trường này sẽ tách các hạt mang điện, ngăn chúng tái hợp và hình thành dòng điện một chiều trong mạch ngoài.

Để điện áp và dòng điện thực sự được hình thành và khai thác, pin mặt trời cần đáp ứng một số điều kiện quan trọng. Trước hết, vật liệu bán dẫn phải có dải năng lượng phù hợp để hấp thụ hiệu quả phổ bức xạ mặt trời. Thứ hai, cấu trúc p–n phải đủ chất lượng để duy trì điện trường nội ổn định, giảm tổn hao do tái hợp hạt mang điện. Cuối cùng, hệ thống điện cực và mạch dẫn phải được thiết kế tối ưu để thu gom và dẫn dòng điện ra ngoài. Khi các điều kiện này được đảm bảo, pin mặt trời có thể chuyển đổi ánh sáng thành điện năng một cách ổn định và hiệu quả, tạo nền tảng cho hoạt động của toàn bộ hệ thống điện mặt trời.

4. Sơ đồ nguyên lý pin mặt trời: Giải thích chi tiết từng thành phần.

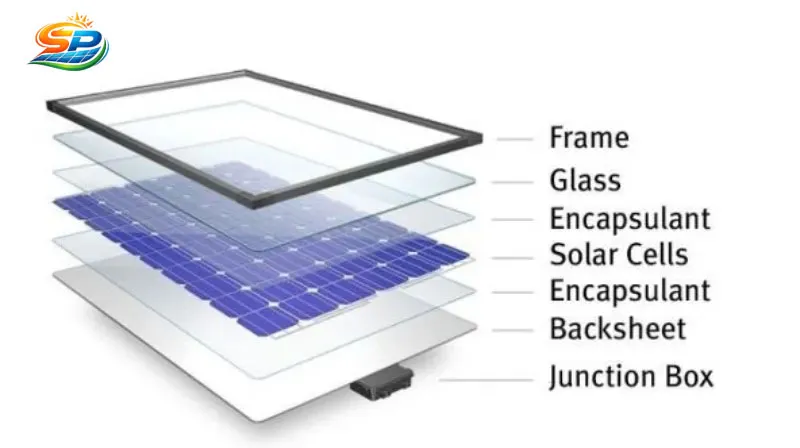

Sơ đồ nguyên lý pin mặt trời thể hiện mối quan hệ và chức năng của từng thành phần cấu tạo nên một tấm pin, từ lớp bảo vệ bên ngoài cho đến các bộ phận trực tiếp tham gia vào quá trình tạo ra điện năng. Về tổng thể, sơ đồ khối của tấm pin mặt trời bao gồm các lớp xếp chồng theo thứ tự hợp lý nhằm đảm bảo khả năng hấp thụ bức xạ, chuyển đổi năng lượng, bảo vệ cơ học và dẫn truyền dòng điện một cách hiệu quả trong suốt vòng đời vận hành.

Ở lớp ngoài cùng, kính cường lực đóng vai trò bảo vệ các thành phần bên trong khỏi tác động của môi trường như mưa, bụi, tia UV và va đập cơ học, đồng thời cho phép ánh sáng truyền qua với mức suy hao thấp nhất. Ngay bên dưới là lớp EVA (Ethylene Vinyl Acetate), có chức năng cố định và bảo vệ các tế bào quang điện, đồng thời đảm bảo độ kín, cách điện và độ bền nhiệt cho toàn bộ tấm pin. Tế bào quang điện (solar cell) là “trái tim” của tấm pin, nơi diễn ra hiệu ứng quang điện và quá trình chuyển đổi trực tiếp ánh sáng thành dòng điện một chiều.

Phía sau các tế bào quang điện là lớp backsheet, có nhiệm vụ cách điện, chống ẩm và bảo vệ mặt sau của tấm pin khỏi các tác động từ môi trường bên ngoài. Bao bọc toàn bộ các lớp này là khung nhôm, giúp tăng độ cứng vững, thuận tiện cho việc lắp đặt và đảm bảo tính ổn định cơ học của tấm pin trong điều kiện vận hành lâu dài. Cuối cùng, hộp junction box được gắn phía sau tấm pin, là nơi thu gom dòng điện sinh ra từ các chuỗi tế bào quang điện và kết nối với cáp dẫn ra hệ thống bên ngoài.

Trong sơ đồ nguyên lý, dòng điện được sinh ra tại các tế bào quang điện khi có ánh sáng chiếu vào, sau đó được dẫn qua các đường dẫn kim loại, tập trung tại hộp junction box và truyền ra ngoài dưới dạng dòng điện một chiều. Quá trình dẫn truyền này diễn ra liên tục và ổn định, tạo tiền đề cho việc chuyển đổi và sử dụng điện năng trong toàn bộ hệ thống điện mặt trời.

5. Nguyên lý làm việc của tấm pin mặt trời trong thực tế vận hành.

Trong thực tế vận hành, nguyên lý làm việc của tấm pin mặt trời bắt đầu từ quá trình tiếp nhận bức xạ mặt trời và chuyển đổi thành dòng điện một chiều (DC). Khi ánh sáng mặt trời chiếu lên bề mặt tấm pin, các photon xuyên qua lớp kính cường lực và lớp EVA để tác động trực tiếp lên các tế bào quang điện. Tại đây, hiệu ứng quang điện xảy ra, tạo ra các electron tự do và hình thành dòng điện DC được dẫn ra ngoài thông qua các đường dẫn kim loại và hộp junction box. Dòng điện một chiều này sau đó được đưa vào inverter để chuyển đổi thành điện xoay chiều phục vụ cho nhu cầu tiêu thụ trong doanh nghiệp hoặc hòa lưới điện.

Hiệu quả tạo điện của tấm pin mặt trời chịu ảnh hưởng trực tiếp từ cường độ bức xạ mặt trời, nhiệt độ môi trường và góc nghiêng lắp đặt. Cường độ bức xạ càng cao, lượng photon tác động lên tế bào quang điện càng lớn, từ đó sản lượng điện tạo ra càng cao. Tuy nhiên, nhiệt độ lại có tác động ngược chiều: khi nhiệt độ tấm pin tăng quá cao, điện áp đầu ra sẽ giảm, làm suy giảm hiệu suất tổng thể. Bên cạnh đó, góc nghiêng và hướng lắp đặt đóng vai trò quan trọng trong việc tối ưu lượng bức xạ hấp thụ, giúp tấm pin nhận được ánh sáng nhiều nhất trong suốt các khung giờ vận hành.

Về lâu dài, hiệu suất của tấm pin mặt trời không duy trì ở mức ban đầu mà sẽ suy giảm theo thời gian do tác động của môi trường, nhiệt độ, bức xạ UV và quá trình lão hóa vật liệu. Thông thường, công suất tấm pin giảm dần theo tỷ lệ nhỏ mỗi năm, nhưng nếu được thiết kế, lắp đặt và bảo trì đúng cách, mức suy giảm này vẫn nằm trong ngưỡng kiểm soát. Việc hiểu rõ nguyên lý làm việc và các yếu tố ảnh hưởng giúp doanh nghiệp chủ động đánh giá hiệu quả thực tế, xây dựng kế hoạch vận hành và bảo trì hệ thống điện mặt trời một cách bền vững và hiệu quả.

6. Nguyên lý tạo ra điện của pin mặt trời trong hệ thống điện hoàn chỉnh.

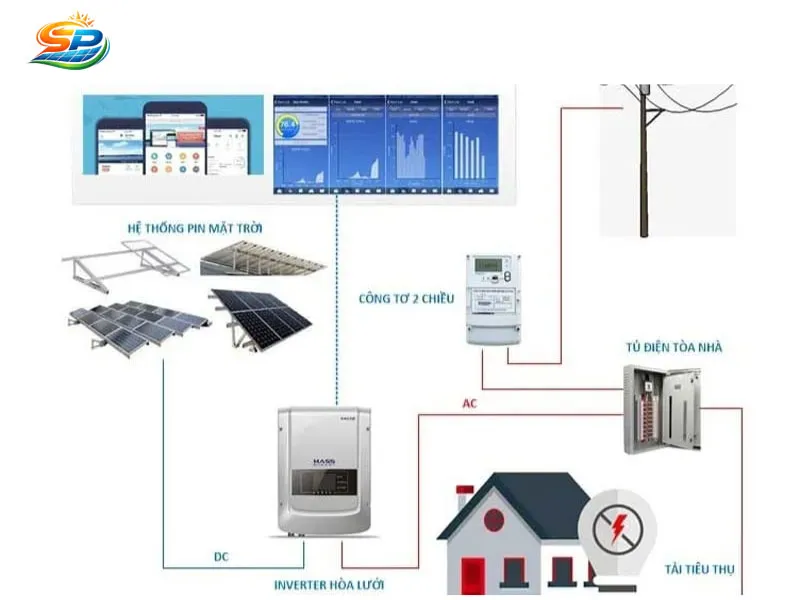

Trong một hệ thống điện mặt trời hoàn chỉnh, nguyên lý tạo ra điện của pin mặt trời không dừng lại ở việc phát sinh dòng điện một chiều (DC) tại tấm pin, mà còn bao gồm toàn bộ quá trình kết nối, chuyển đổi và phân phối điện năng để phục vụ nhu cầu sử dụng thực tế của doanh nghiệp. Sau khi được tạo ra tại các tấm pin, dòng điện DC được dẫn qua hệ thống cáp DC và các thiết bị bảo vệ để kết nối với inverter – thiết bị trung tâm đóng vai trò điều phối và chuyển đổi điện năng trong hệ thống điện mặt trời.

Tại inverter, dòng điện một chiều từ pin mặt trời được chuyển đổi thành dòng điện xoay chiều (AC) có tần số và điện áp phù hợp với tiêu chuẩn lưới điện quốc gia và thiết bị điện trong doanh nghiệp. Quá trình chuyển đổi này không chỉ đảm bảo khả năng sử dụng điện an toàn, mà còn giúp tối ưu hiệu suất toàn hệ thống thông qua các thuật toán theo dõi điểm công suất cực đại (MPPT). Nhờ đó, inverter khai thác tối đa sản lượng điện từ pin mặt trời trong các điều kiện bức xạ và nhiệt độ khác nhau.

Sau khi được chuyển đổi sang AC, điện năng có thể được hòa lưới, lưu trữ hoặc tiêu thụ trực tiếp tùy theo cấu hình hệ thống. Với mô hình hòa lưới, điện mặt trời được ưu tiên sử dụng cho các hoạt động sản xuất – kinh doanh, phần dư có thể phát ngược lên lưới theo cơ chế cho phép. Trong các hệ thống có tích hợp lưu trữ, điện năng dư thừa được nạp vào pin lưu trữ để sử dụng vào thời điểm không có nắng hoặc khi giá điện cao. Đối với doanh nghiệp, việc kết hợp linh hoạt giữa hòa lưới, lưu trữ và tiêu thụ nội bộ giúp tối ưu chi phí năng lượng, nâng cao độ ổn định nguồn điện và gia tăng hiệu quả đầu tư của hệ thống điện mặt trời trong dài hạn.

7. So sánh sơ đồ nguyên lý pin mặt trời trong các mô hình hệ thống khác nhau.

Việc so sánh sơ đồ nguyên lý pin mặt trời trong các mô hình hệ thống khác nhau giúp doanh nghiệp hiểu rõ cách cấu hình, cơ chế vận hành cũng như tác động đến thiết kế kỹ thuật và chi phí đầu tư. Mỗi mô hình hệ thống điện mặt trời có sơ đồ nguyên lý riêng, phù hợp với nhu cầu sử dụng điện, mức độ tự chủ năng lượng và điều kiện hạ tầng của từng doanh nghiệp.

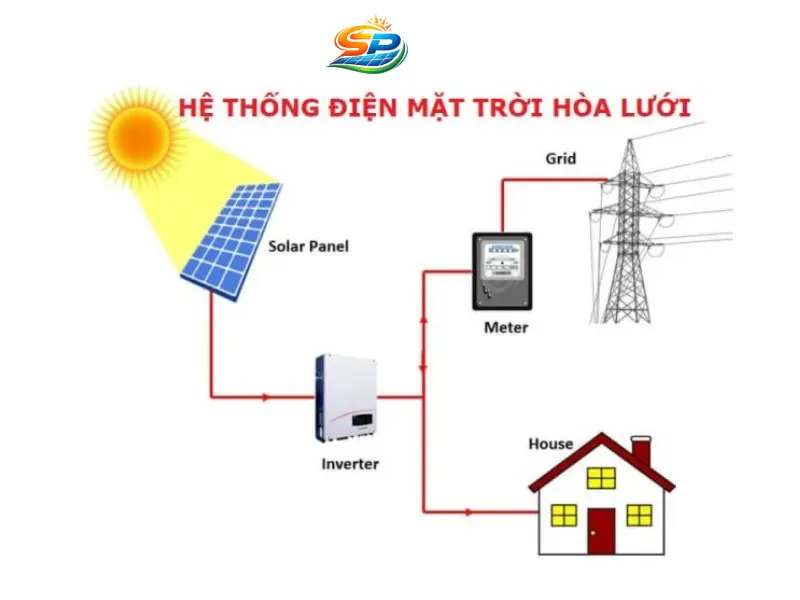

Đối với hệ thống điện mặt trời hòa lưới, sơ đồ nguyên lý tập trung vào mối liên kết giữa pin mặt trời, inverter hòa lưới và lưới điện quốc gia. Trong mô hình này, pin mặt trời tạo ra dòng điện DC, được inverter chuyển đổi sang AC để sử dụng trực tiếp hoặc phát lên lưới. Hệ thống không cần pin lưu trữ, giúp cấu hình đơn giản, chi phí đầu tư ban đầu thấp và phù hợp với các doanh nghiệp có nhu cầu tiêu thụ điện ổn định trong giờ nắng.

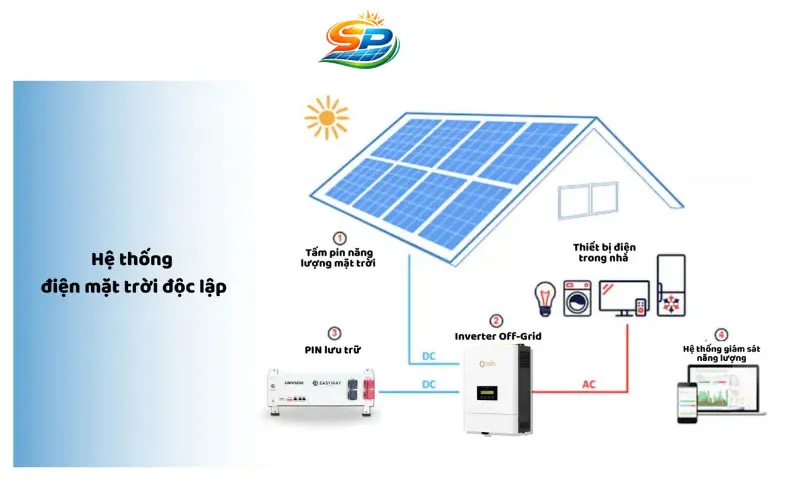

Trong khi đó, hệ thống điện mặt trời độc lập (off-grid) có sơ đồ nguyên lý phức tạp hơn do không kết nối với lưới điện. Ngoài pin mặt trời và inverter, hệ thống còn bắt buộc phải có pin lưu trữ để tích trữ điện năng cho các thời điểm không có bức xạ. Điều này làm tăng chi phí đầu tư và yêu cầu thiết kế kỹ thuật chặt chẽ hơn, nhưng đổi lại doanh nghiệp đạt được mức độ tự chủ năng lượng cao, phù hợp với các khu vực xa lưới hoặc cần nguồn điện ổn định tuyệt đối.

Hệ thống điện mặt trời hybrid là sự kết hợp giữa hai mô hình trên, với sơ đồ nguyên lý tích hợp pin mặt trời, inverter hybrid, pin lưu trữ và kết nối lưới. Mô hình này cho phép doanh nghiệp vừa tận dụng điện mặt trời, vừa lưu trữ điện và sử dụng lưới như nguồn dự phòng. Về thiết kế và chi phí đầu tư, hệ thống hybrid có chi phí cao hơn hòa lưới nhưng linh hoạt và tối ưu hơn trong vận hành. Do đó, việc lựa chọn mô hình phù hợp cần được cân nhắc kỹ lưỡng dựa trên mục tiêu sử dụng điện, ngân sách và chiến lược năng lượng dài hạn của doanh nghiệp.

8. Vì sao hiểu sơ đồ nguyên lý pin mặt trời giúp doanh nghiệp tối ưu đầu tư?

Việc hiểu rõ sơ đồ nguyên lý pin mặt trời mang lại giá trị thiết thực cho doanh nghiệp trong quá trình ra quyết định đầu tư và vận hành hệ thống điện mặt trời. Trước hết, kiến thức về nguyên lý giúp doanh nghiệp đánh giá đúng công suất và hiệu suất của hệ thống ngay từ giai đoạn lập phương án. Thay vì chỉ dựa vào các con số công suất danh định, doanh nghiệp có thể hiểu rõ mối quan hệ giữa cấu hình pin, inverter, điều kiện bức xạ và các tổn hao trong hệ thống. Điều này giúp dự báo sản lượng điện sát thực tế hơn, từ đó tính toán chính xác hiệu quả tài chính và thời gian hoàn vốn của dự án.

Bên cạnh đó, việc nắm vững sơ đồ nguyên lý pin mặt trời giúp doanh nghiệp giảm thiểu rủi ro trong việc lựa chọn công nghệ và nhà cung cấp. Khi hiểu cách thức hệ thống tạo ra và dẫn truyền điện năng, doanh nghiệp có thể chủ động đánh giá các giải pháp kỹ thuật, so sánh các công nghệ pin, inverter và cấu hình hệ thống khác nhau một cách khách quan. Điều này hạn chế nguy cơ lựa chọn các giải pháp không phù hợp, công nghệ lỗi thời hoặc phụ thuộc hoàn toàn vào đề xuất của nhà cung cấp mà thiếu cơ sở kiểm chứng.

Quan trọng hơn, kiến thức về nguyên lý pin mặt trời còn hỗ trợ hiệu quả cho công tác quản lý vận hành và bảo trì dài hạn. Doanh nghiệp có thể dễ dàng nhận diện các dấu hiệu suy giảm hiệu suất, xác định nguyên nhân kỹ thuật và phối hợp với đơn vị vận hành để xử lý kịp thời. Việc hiểu sơ đồ nguyên lý cũng giúp doanh nghiệp xây dựng quy trình giám sát, bảo trì định kỳ phù hợp, kéo dài tuổi thọ hệ thống và duy trì sản lượng điện ổn định. Nhờ đó, đầu tư điện mặt trời không chỉ hiệu quả ở giai đoạn ban đầu mà còn mang lại giá trị bền vững trong suốt vòng đời dự án.

9. Kết luận: Sơ đồ nguyên lý pin mặt trời – nền tảng cho quyết định đầu tư bền vững.

Trong bối cảnh điện mặt trời ngày càng trở thành lựa chọn quan trọng trong chiến lược năng lượng của doanh nghiệp, sơ đồ nguyên lý pin mặt trời đóng vai trò như nền tảng cốt lõi giúp doanh nghiệp hiểu đúng và đầu tư đúng. Không chỉ đơn thuần là bản mô tả kỹ thuật, sơ đồ nguyên lý thể hiện toàn bộ quá trình chuyển đổi năng lượng từ ánh sáng mặt trời thành điện năng có thể sử dụng, cũng như mối liên kết giữa các thành phần trong hệ thống. Việc nắm vững sơ đồ nguyên lý pin mặt trời giúp doanh nghiệp hình dung rõ cấu trúc hệ thống, dòng điện được tạo ra và vận hành như thế nào, từ đó tránh các quyết định đầu tư cảm tính hoặc thiếu cơ sở chuyên môn.

Ở góc độ kinh tế và kỹ thuật, kiến thức về nguyên lý pin mặt trời chính là nền tảng để tối ưu hiệu quả đầu tư. Khi hiểu rõ nguyên lý làm việc của tấm pin, inverter và các thiết bị liên quan, doanh nghiệp có thể đánh giá chính xác công suất phù hợp, lựa chọn công nghệ tối ưu và dự báo sản lượng điện thực tế. Điều này giúp kiểm soát tốt chi phí đầu tư ban đầu, chi phí vận hành – bảo trì, đồng thời nâng cao độ ổn định và tuổi thọ của hệ thống. Một hệ thống được thiết kế dựa trên hiểu biết nguyên lý sẽ hạn chế rủi ro kỹ thuật và mang lại hiệu quả lâu dài.

Quan trọng hơn, doanh nghiệp cần tiếp cận điện mặt trời dưới góc nhìn chiến lược, không chỉ là giải pháp công nghệ đơn lẻ. Sơ đồ nguyên lý pin mặt trời là điểm khởi đầu để xây dựng tư duy đầu tư bền vững, gắn kết bài toán năng lượng với mục tiêu tài chính, vận hành và phát triển dài hạn. Khi được triển khai đúng cách, điện mặt trời không chỉ giúp giảm chi phí năng lượng mà còn trở thành lợi thế cạnh tranh, góp phần nâng cao năng lực phát triển bền vững của doanh nghiệp trong tương lai.
